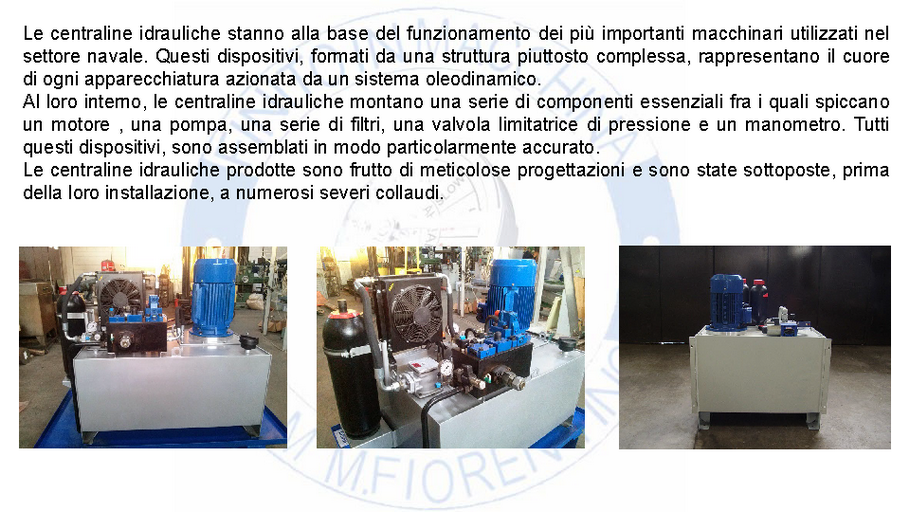

CENTRALINE IDRAULICHE
Per il buon funzionamento delle servovalvole o amplificatori idraulici occorre però una fonte di alimentazione oleodinamica a portata fissa e alla giusta pressione per cui avremo bisogno di una centralina oleodinamica che gestisca il sistema.
Un impianto oleodinamico si può suddividere in tre gruppi fondamentali:
- Gruppo di trasformazione dell'energia elettrica in energia idraulica (serbatoio, accessori e motopompa).
- Gruppo di regolazione e distribuzione dell'energia idraulica (regolatori di pressione, regolatori di portata e valvole direzionali)
- Gruppo di trasformazione dell'energia idraulica in meccanica (attuatori).
Quando la pressione p1 dell’impianto supera la pressione di precarica p0 dell’accumulatore, la membrana si solleva e si comprime riducendo il volume a V1.
Aumentando ulteriormente la pressione a p2 si riduce il volume del gas a V2 con aumento pressione per equilibrare la pressione del fluido.
In questo modo si ottiene un accumulo di fluido in pressione ∆V = V1 – V2 del quale si può disporre come meglio si crede.
